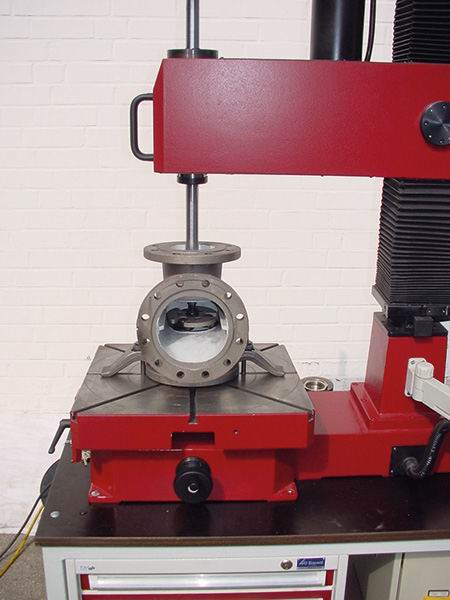

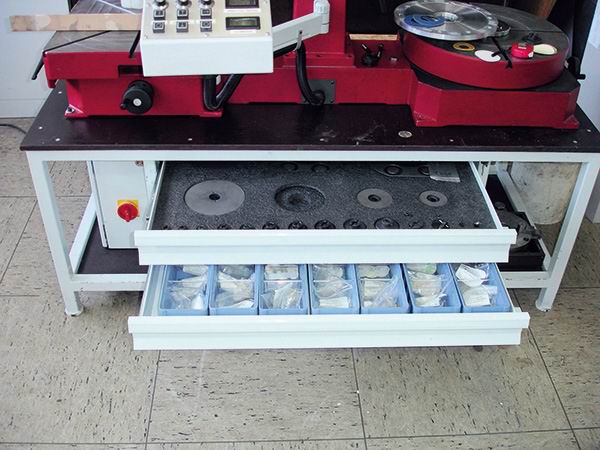

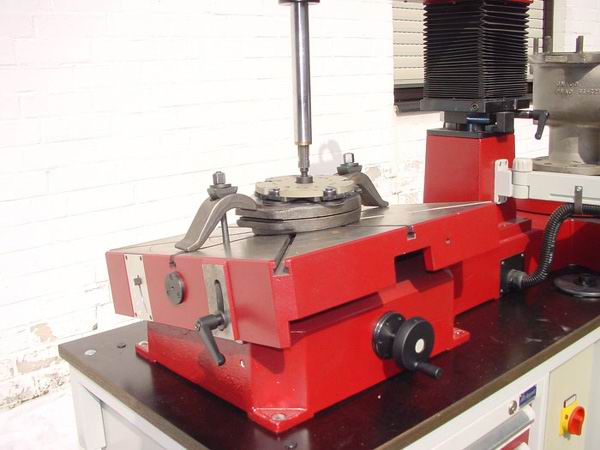

unigrind STM 500

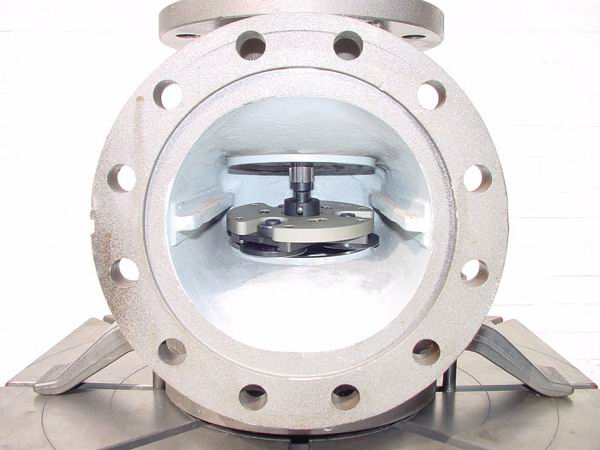

Стаціонарний шліфувально-притиральні верстат для ущільнення поверхонь запірних, кульових, зворотних клапанів, клинів засувок і запобіжних клапанів.

Моделі STM 500 використовуються в майстернях як для технічного обслуговування, так і для виготовлення клапанів.

Робочий діапазон: DN 10 — 350 мм (3/8″- 14″)
Макс. діаметр фланця: 600 мм (23,6″)
Макс. висота клапана: 700 мм (27,5″)

Доступні різні моделі:

СТМ 500
З одним або двома похилими столами 500 x 500 мм (19,7″x 19,7″)
Кут нахилу складає 0 — 13°.

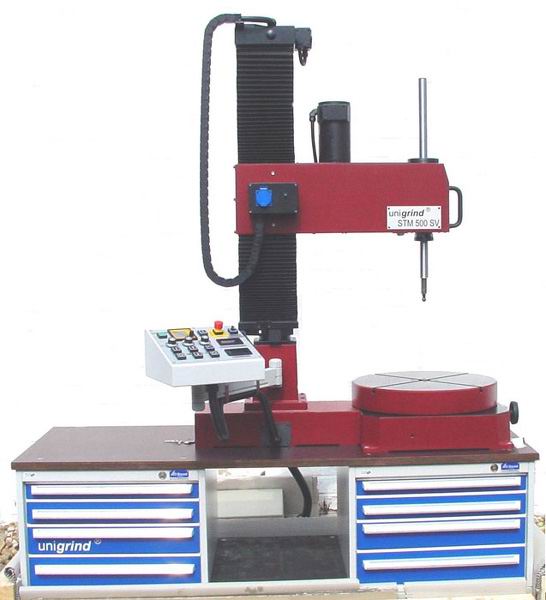

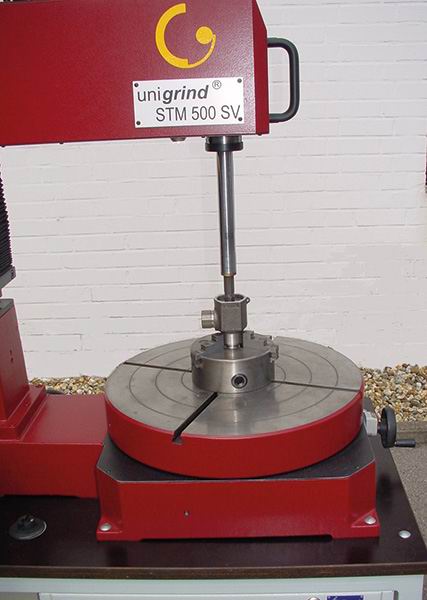

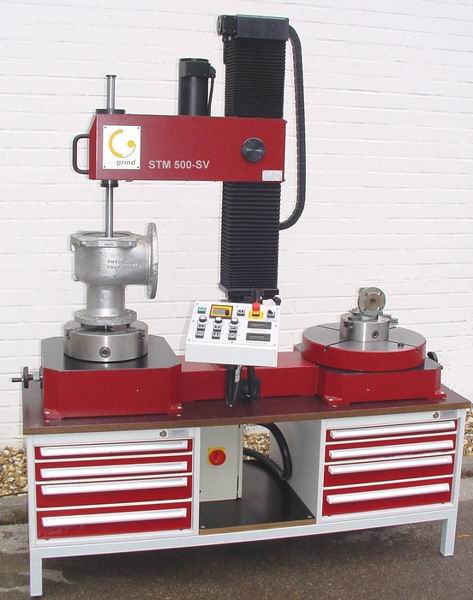

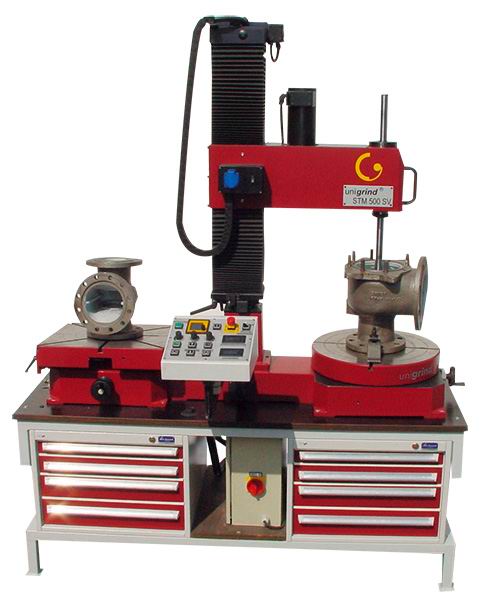

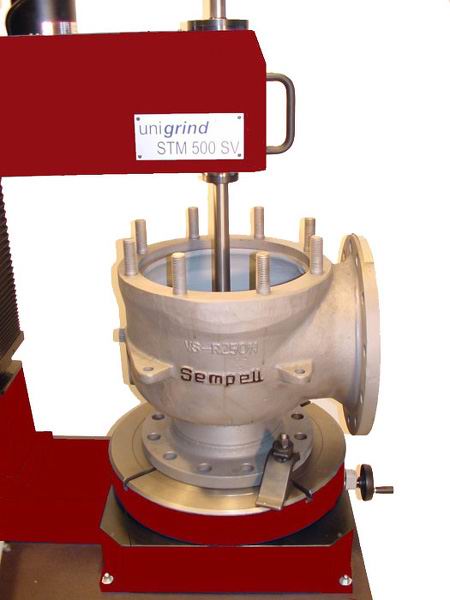

СТМ 500 СВ-1 або СТМ 500 СВ-2
(Спеціально для запобіжних клапанів)
З одним або двома поворотними столами з ексцентриковим регулюванням, ø 500 мм (19,7 «)

STM 500 SV-Combi
Комбінована модель з поворотним і похилим столом.

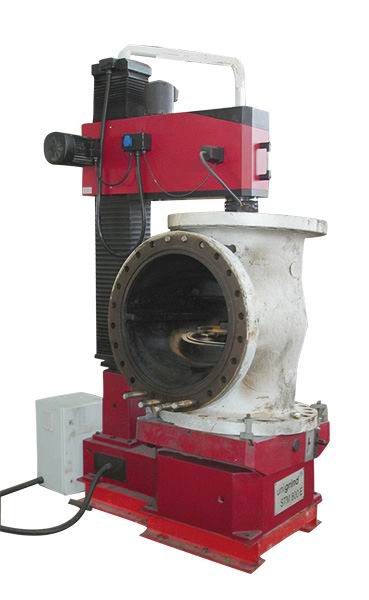

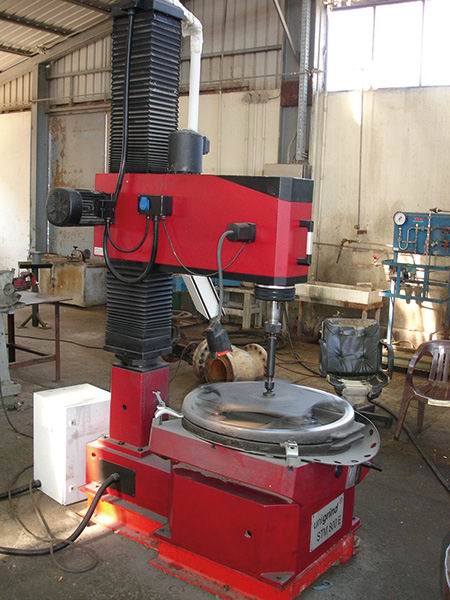

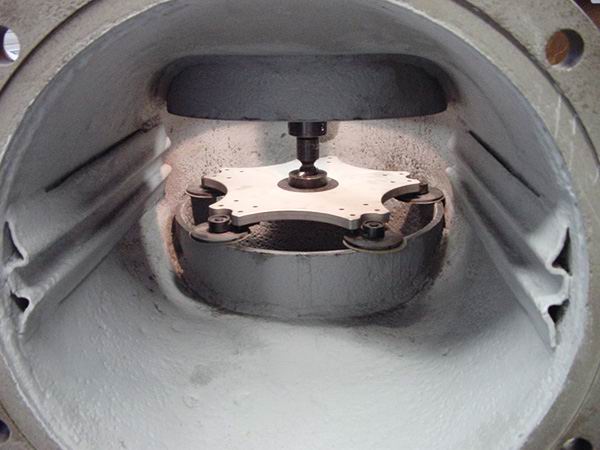

unigrind STM 800 E

Стаціонарний шліфувально-притиральні верстат для обробки поверхонь ущільнювачів в:

• Засувках
• Засувках клинових і дисках
• Поворотних зворотних клапанах
• Кульових і запобіжні клапани

STM 800 E використовується в майстернях як для технічного обслуговування, та й для виробництва клапанів.

Робочий діапазон: DN 15 — 1000 (1/2″- 40″)
Макс. діаметр фланця: 1370 мм (56 дюймів)
Макс. висота клапана: 1100 мм (43,3″)
Розмір похилого столу: 800×900 мм (31,5″x 35,4″)
Кут нахилу: 0-13°

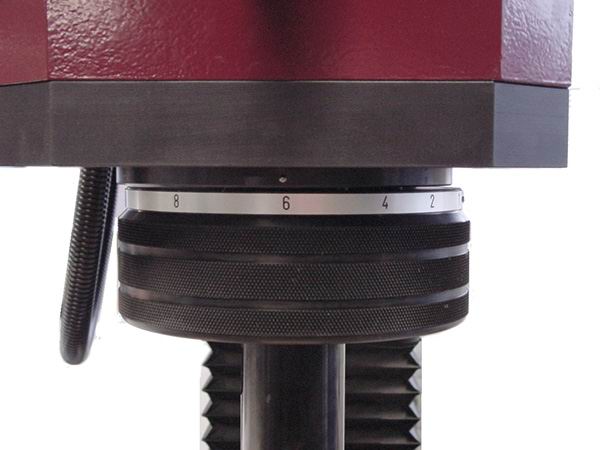

Регульований ексцентриковий привід шпинделя

Модель STM 800 E доступна з 1 або 2 похилими столами, а також в комбінації з похилим і поворотним столом.

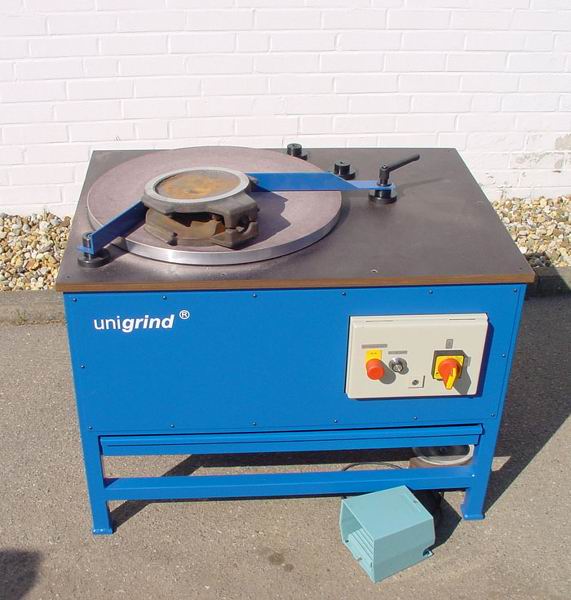

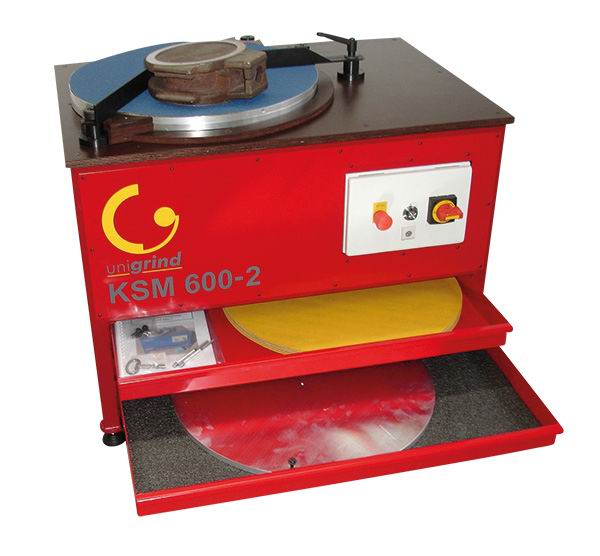

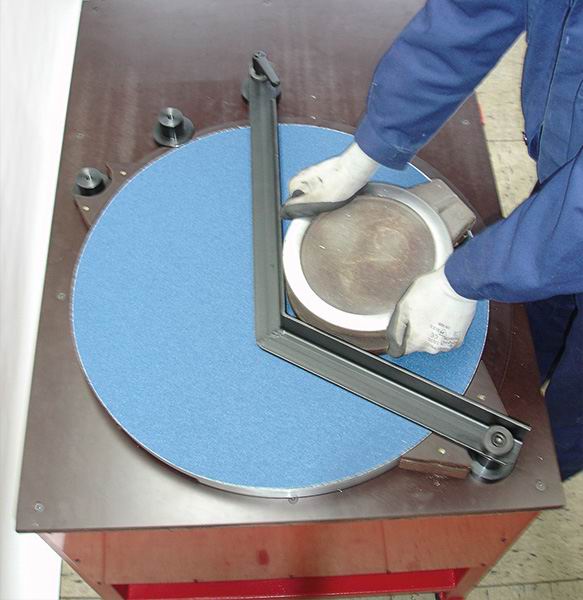

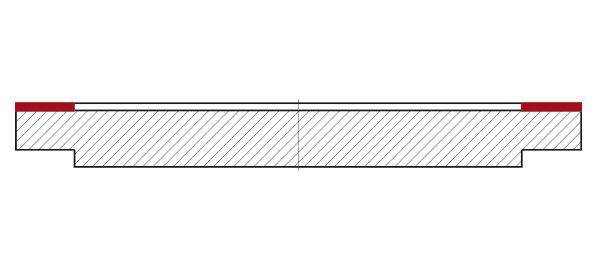

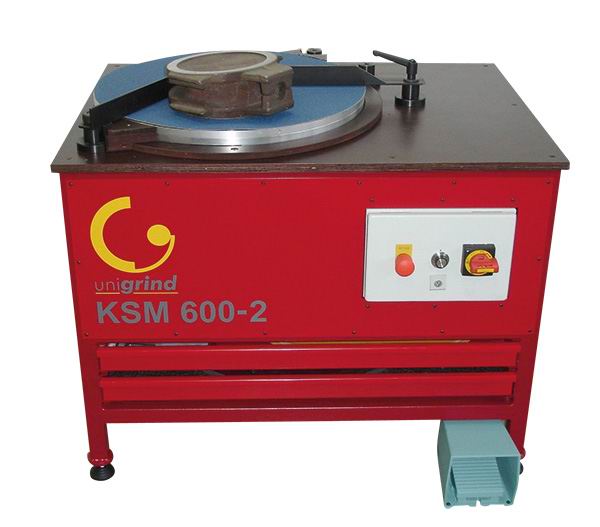

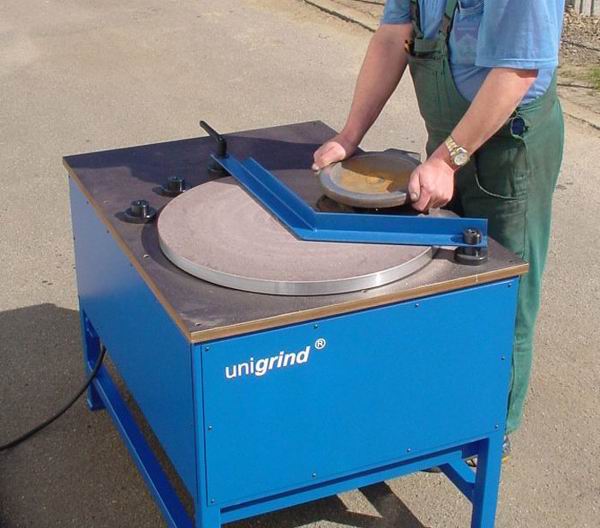

unigrind KSM

Стаціонарні столи для шліфування поверхонь:

• Засувки
• Клинові диски
• Клапанні диски
• Інші деталі клапана

Ø шліфувальної пластини: 600 мм (23,6″) або 750 мм (29,5″)

На шліфувальному столі використовуються самоклеючі шліфувальні круги

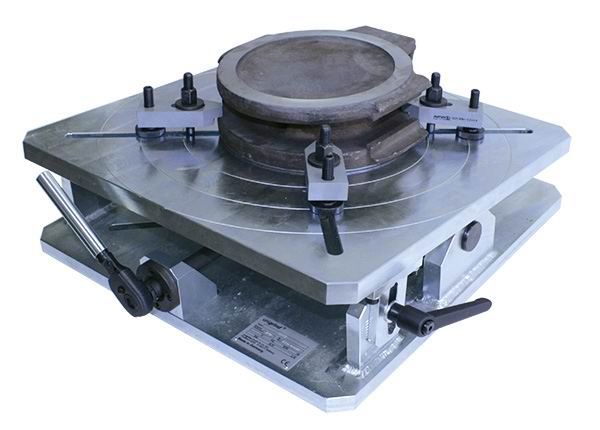

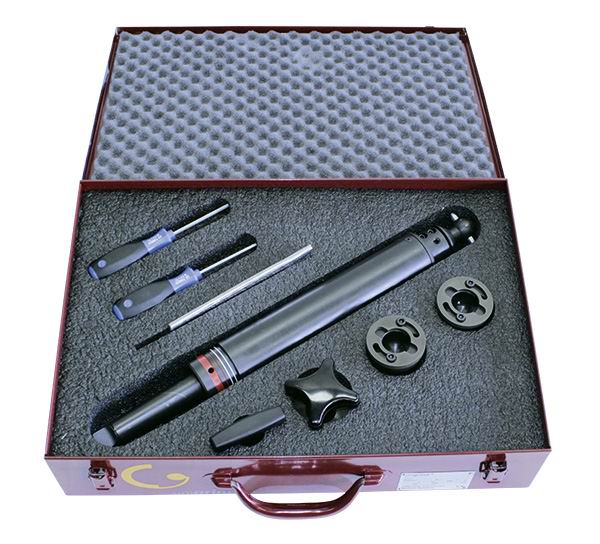

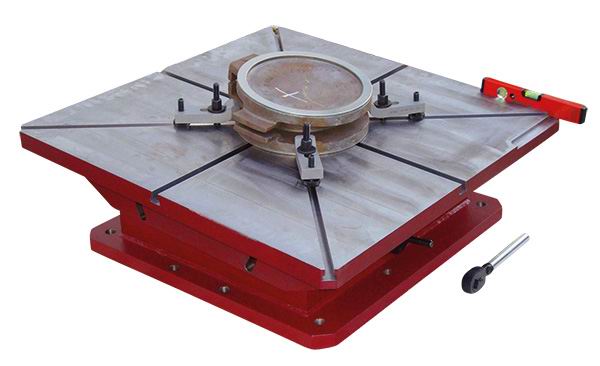

unigrind Шліфувальні адаптери і похилі столи

Шліфувальні адаптери і похилі столи unigrind

Аксесуари для використання на свердлильному і радіально-свердлильному верстаті.

Робочий діапазон: шліфувальні адаптери DN 15 — 1600 мм (1/2″- 64″)
Розмір похилого столу: від 350 х 350 мм (13,8″х 13,8″)
до 1500 x 1500 мм (59″x 59″)

Кут нахилу столу плавно регулюється: 0 — 15°

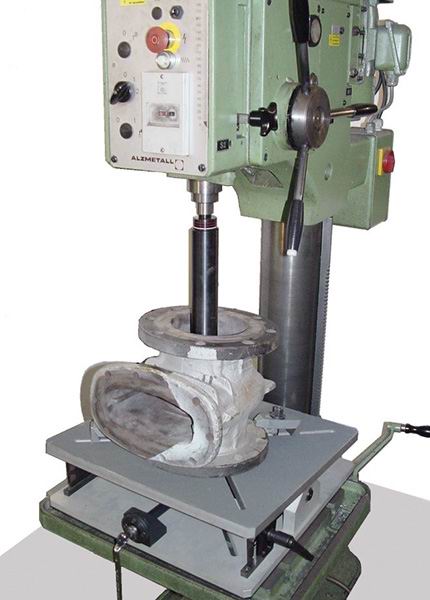

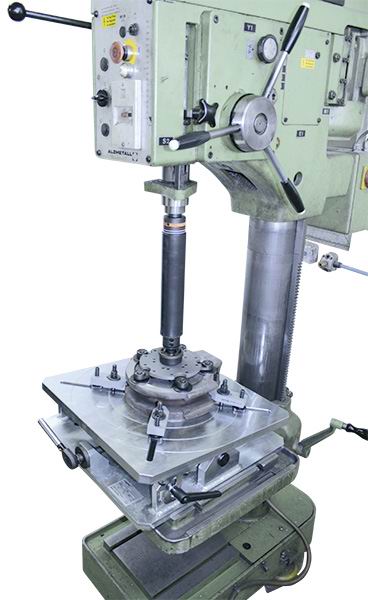

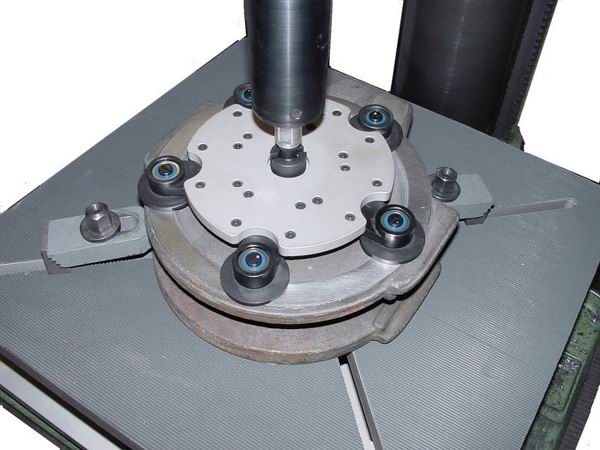

Шліфувальні адаптери, а також шліфувальні, притиральні та планетарні шліфувальні диски використовуються для обробки ущільнюючих поверхонь клапанів на стаціонарних вертикально-свердлильних верстатах. Похилі столи рекомендуються для точного вирівнювання засувок і клинів.

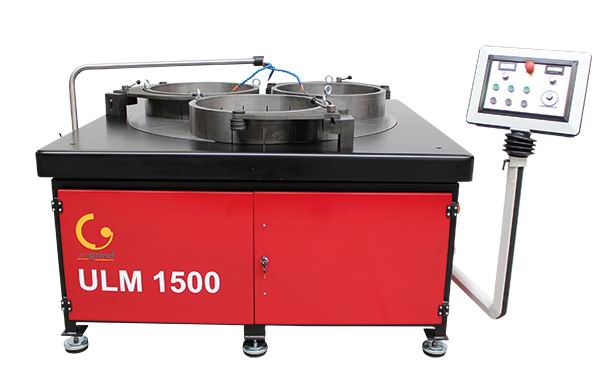

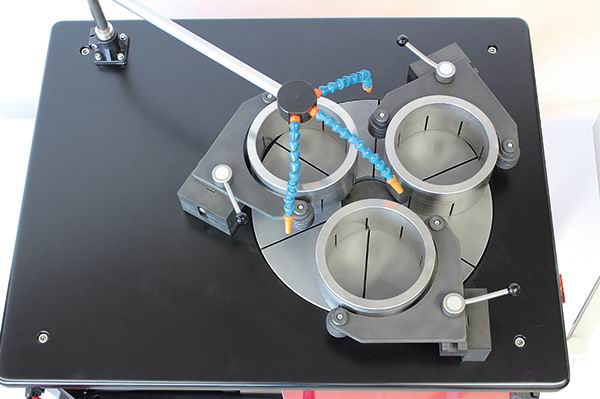

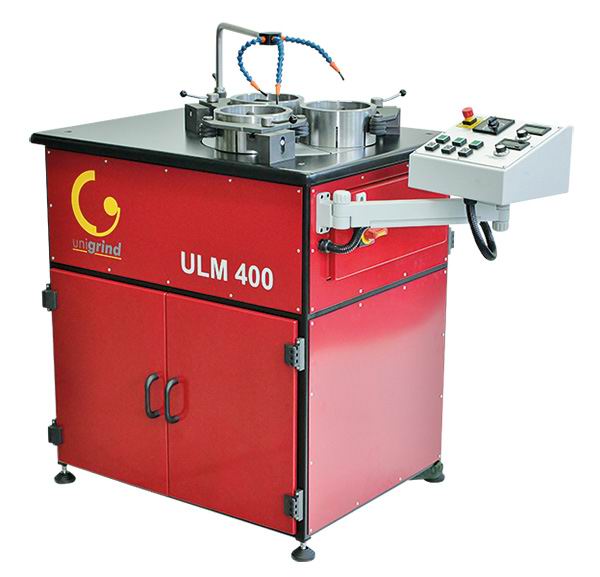

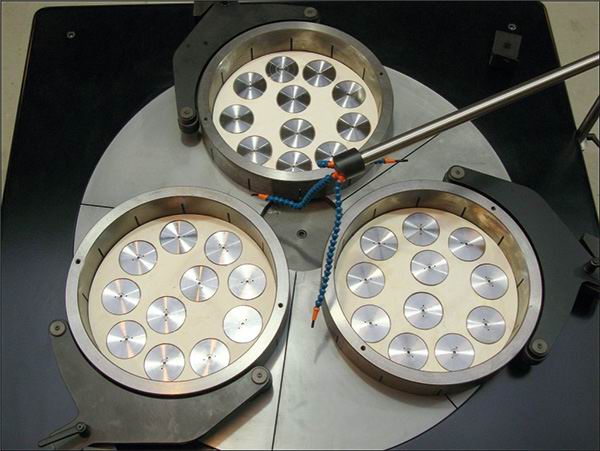

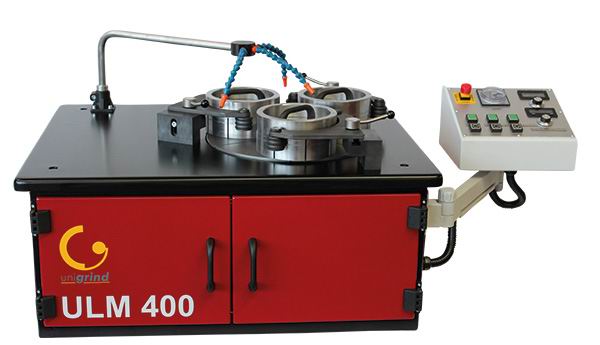

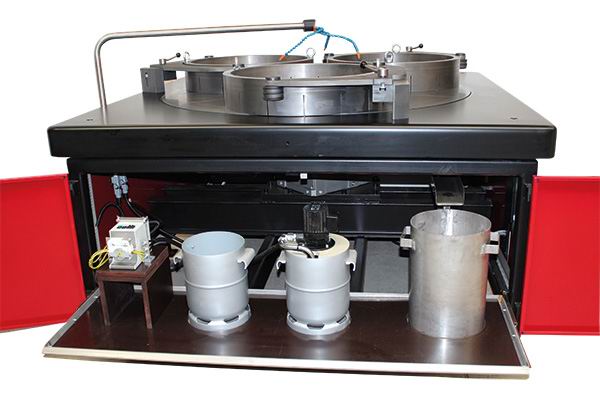

unigrind ULM

Плоскошліфувальний верстат з одним диском для точного притирання і полірування поверхонь компонентів, таких як:

• Деталі клапанів (клапанні диски і клини)
• Частини компресора
• Механічні ущільнення насосів

Розмір притирочної пластини: Ø 420 мм (16,5″) до макс. Ø 1520 мм (59,8″)
Макс. розмір заготовки: Ø 625 мм (24,6″)

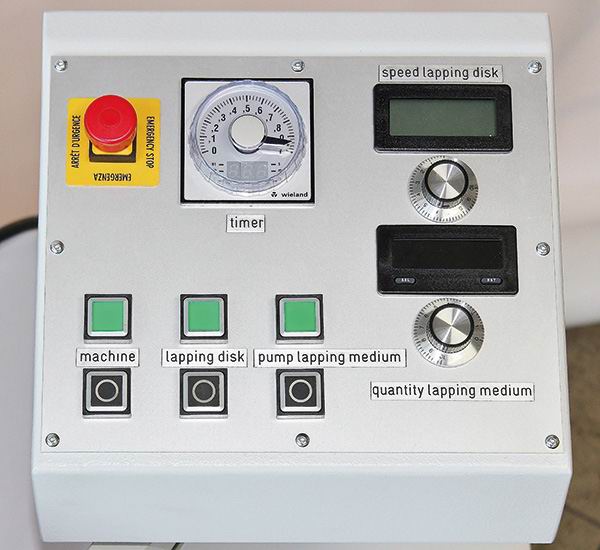

• Швидкість обертання притирочної пластини плавно регулюється
• Таймер

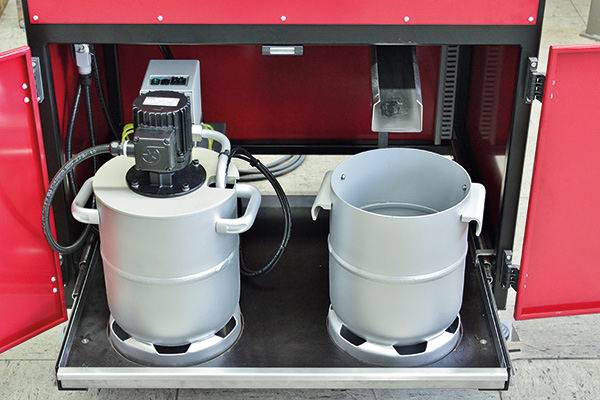

• Подача притирочную агента плавно регулюється на панелі управління.
